ATB-HBA Tauchbelüfter von 0,8 bis 75 kW
Produktbeschreibung
- Direkt angetriebener hoch effizienter Tauchbelüfter
- Hoher Sauerstoffeintrag und optimale Durchmischung in tiefen Becken
- Optional mit verlängerten Luftverteilungskanälen verfügbar
- Selbstansaugend
Anwendungsbereiche
- Misch- und Ausgleichbecken
- SBR-Anlagen
- Konventionelle Belebungsanlagen
- Aerobe Schlammstabilisierung
- Flotation von Fetten, Ölen und Feststoffen
Wirkungsprinzip
Das in der Mischkammer rotierende Laufrad saugt Wasser durch die Öffnung zwischen dem Motor und dem Gehäuse des Gerätes an. Durch die radiale Beschleunigung des Wassers um 360° durch die Auslasskanäle wird ein Vakuum in der Mischkammer erzeugt. Dieses Vakuum zieht Luft von oberhalb des Wasserspiegels durch das Ansaugrohr in die Kammer. Diese angesaugte Luft wird mit dem Wasser zu sehr feinen Blasen in der Mischkammer vermischt und dann durch die Auslasskanäle ausgestoßen. Die starke Strömung erzeugt ein perfektes Mischbild und eine optimale Sauerstoffverteilung im Tank. Verlängerungskanäle (Option Typ -C) optimieren den Sauerstofftransfer und die Sauerstoffverteilung.
Hier finden Sie die Einbau- und
Betriebsanleitung zum HBA Belüfter

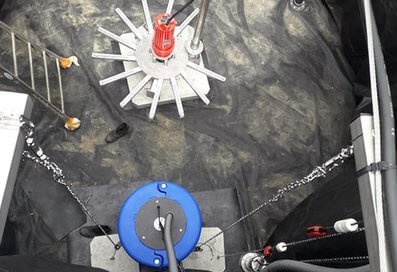

Anwendungsbeispiele des HBA Tauchbelüfters
Sauerstoffeintragsdiagramm
Hier können Sie den HBA Tauchbelüfter in Aktion sehen
Werkstoffe
- Motorgehäuse: Grauguss G25
- Motorwelle: Edelstahl 1.4021
- Laufrad: Edelstahl 1.4401 / 1.4301
- Ausströmraum, Kanäle (nur Typ HBA–C),
Ansaugkammer, Schrauben: Edelstahl 1.4301
Zubehör & Optionen
- Ansaugrohr
- Schutzgitter für Ansaugrohr
- Hebekonsole für Ansaugrohr
- Schalldämpfer
- Hebeeinrichtung
Elektrische Daten und Wirkungszonen¹
| Belüfter Typ2 | Motorleistung [kW] | Nennstrom3 [V] | Drehzahl3 [U/min] | Ø Ansaugrohr [mm] | Max. Wasserstand [m] |
| HBA-008 | 0,8 | 2,6 | 1320 | 32 | 2,50 |
| HBA-015 | 1,5 | 4,2 | 1360 | 32 | 5,00 |
| HBA-030 (-C) | 3,15 | 7,8 | 1395 | 32 | 5,00 |
| HBA-040 (-C) | 4,0 | 9,3 | 1400 | 80 | 6,00 |
| HBA-055 (-C) | 5,5 | 12,4 | 1410 | 80 | 6,00 |
| HBA-075 (-C) | 7,5 | 18,5 | 1425 | 80 | 6,00 |
| HBA-090 (-C) | 9,0 | 19,0 | 1435 | 80 | 6,00 |
| HBA-110 (-C) | 11,0 | 23,0 | 1435 | 100 | 7,00 |
| HBA-150 (-C) | 15,0 | 30,5 | 1450 | 100 | 7,00 |
| HBA-185 (-C) | 18,5 | 37,5 | 1455 | 100 | 7,00 |
| HBA-220 (-C) | 22,0 | 44,0 | 1460 | 100 | 7,00 |
| HBA-300 (-C) | 30,0 | 59,0 | 1460 | 125 | 7,00 |
| HBA-370 (-C) | 37,0 | 71,5 | 1465 | 125 | 7,00 |
| HBA-450 (-C) | 45,0 | 82,0 | 1475 | 150 | 7,00 |
| HBA-550 (-C) | 55,0 | 104,0 | 1475 | 150 | 7,00 |
| HBA-750 (-C) | 75,0 | 138,0 | 1475 | 150 | 8,00 |
1 Alle Angaben sind Richtwerte. ATB WATER behält sich das Recht vor, diese Werte jederzeit und ohne Vorankündigung zu verändern.
2 -C = mit Verlängerungskanälen
3 Angaben für eine Betriebsspannung von 400 V/50 Hz. Der Motor kann von 380 bis 415 V mit abweichenden Werten betrieben werden.
